辣椒加工|炒制|熬油设备

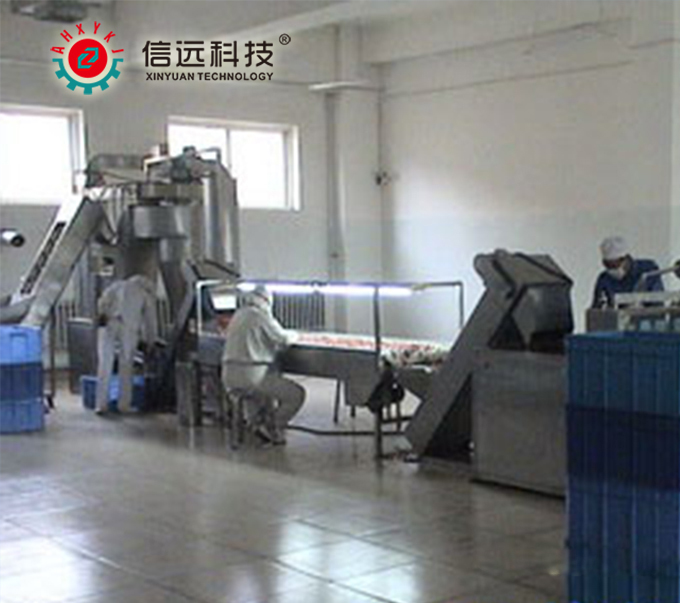

辣椒自动净选切制生产线设备

文字:[大][中][小] 2012-9-7    浏览次数:2846



详细介绍




产品介绍

XYQJ8A型辣椒净选切制自动化生产线设备是我公司经过多年研制并结合在辣椒加工企业使用的实践经验,不断改进完善而开发成功的辣椒净化、切段专用设备,该生产线的设备配置特别适用于干红辣椒,在国内现已有多家公司使用,并得到广泛认可。设备工艺先进、自动化程度高、操作方便、布置紧凑、造价相对较低,充分考虑了操作的劳动强度、环境保护,全自动控制,节约人员,具有极高的性价比。


生产线设备组成及主要功能、性能简介

(一)FX600旋风分离循环风选机组

1.功能:用于除去辣椒中的辣椒碎片、毛发、泥沙、铁屑、灰尘等杂物。

2.工作原理:人工将辣椒倒入提升机料仓,提升机将辣椒连续送入振动供料机,辣椒在风道中部均匀落下;经过旋风分离式风选装置后,辣椒碎片、毛发等上行,被气流带至除尘箱;灰尘送往废气处理装置;辣椒、辣椒籽下落,进入振动筛选机,辣椒前往目检,辣椒籽被筛出。

3.机组配置:①辣椒提升机②振动供料机③磁选装置④循环风管⑤变频调速风机⑥除尘箱⑦振动筛选机

1)辣椒提升机(不锈钢)

    包括进料斗、摇摆式推料机构、食品级隔板式输送带、出料斗、电机、机架等。特别设计的摇摆式推料机构,防止辣椒架料,保证上料均匀。

2)振动供料机(不锈钢)

    保证辣椒以均匀的厚度落入风管。

3)磁选装置

    除去辣椒中的金属。

4)循环风管

    全不锈钢加工,特别设计的风道,确保不同比重的组成物分道排出。

5)变频调速风机

    风速无级可调,确保达到最佳风选效果;立式低噪音风机,振动小。

6)除尘箱(不锈钢)

    在除尘箱中,辣椒碎片、毛发等轻物落下,粉尘被送走。

7)振动筛选机(不锈钢)

通过振动筛选,辣椒送往下一检选工序,辣椒籽、石子等被排出。

4.技术参数

1)产量:150600Kg / h

2)功率:2.5Kw

3)外形尺寸:3300mm×1650mm×2200mm

(二)STC1500双塔废气处理装置

1.功能:用于除去风选过程中产生的灰尘、粉末等。

2.工作原理:风机将风选过程中产生的灰尘、粉末等抽入,穿过双塔,高压水泵将水送到塔顶后向下喷淋,洗涤水分别以并流、逆流的形式经过两个填料塔,塔内为过滤材料,达到除尘效果。

3.机组配置:①高压水泵1台②风机1台③除尘塔2台④底座及水箱1台⑤连接风管1件⑥进水管道、排污口、排气口。

4.技术参数

1)气体流量:1500m3 / h

2)填料容量:400L

3)水箱容量:400L

4)功率:1.5Kw

5)外形尺寸:1350mm×650mm×2900mm

6)全不锈钢结构。

(三)JX6检选机组

1.功能:用于人工挑捻辣椒中的杂物,并将杂物自动排出。

2.工作原理:辣椒通过提升机、振动供料机均匀地送入输送带,在输送带两侧由人工挑捻辣椒中的杂物,挑出的杂物通过输送带反向排出。

3.机组配置:①辣椒提升机1台②振动供料机1台③检选输送机1台。

4.技术参数

1)拣选工位:6

2)输送线速度:15  m / min

3)功率:1.0Kw

4)外形尺寸:4600mm×950mm×1900mm

5)全不锈钢结构。

(四)TS600辣椒提升机

   将拣选后的辣椒提升至切断机工作台面高度。

1)产量:300600Kg / h

2)输送带宽度400mm

3)功率:0.37Kw

4)外形尺寸:2300mm×650mm×2260mm

(五)QD400高速切段机

1.功能:将辣椒按规定长度切段,长度调整方便。

2.工作原理:辣椒通过提升机均匀地送入切段机整理段,整理装置可将辣椒方向顺直,特制的输送带和压料机构将辣椒按设定的距离步进,按长度方向进入切段工位,上下直线运动的切刀在输送带上切断辣椒。

3. 技术参数

1)切刀频率:120360/分钟

2)切断长度:160 m m 可调

3)产量:100400Kg / h

4)功率:1.1Kw

5)外形尺寸:1700mm×950mm×1350mm

6)全不锈钢结构。

7)变频调速。

8)具有过载、断电、漏电、欠电压保护功能。

(六)SHX800振动筛选机

   将切段后的辣椒筛选除籽。

1)产量:200800Kg / h

2)功率:0.55Kw

3)外形尺寸:1000mm×650mm×700mm

4)全不锈钢结构。

(七)总控制柜:控制生产线的全自动过程。
